水电站测温系统信号电缆选型关键技术要点解析

选择合适的测温电缆，需从以下维度综合考量：

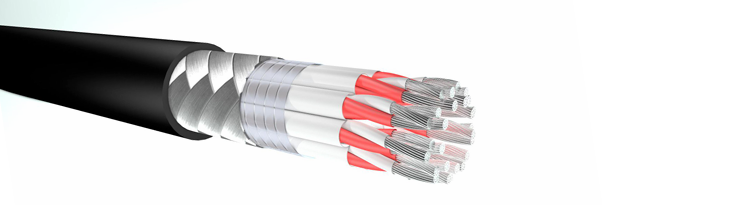

强电磁环境是水电站测温的第一大“拦路虎”。TSC系列电缆采用“致密金属屏蔽层”，可有效抵御强磁场、电场干扰，保障信号稳定传输。而TH-AFPU系列则通过低线阻差设计，确保测温系统整体达到Pt100铂电阻A级精度。因此，若测温点位于发电机附近等高干扰区域，优先选择屏蔽性能更强的TSC系列；若需保证温度采集的高精度（如精密仪器测温），则TH-AFPU系列的芯线电阻均衡性更为关键。

水电站油槽、定子等部位温度可达120℃左右，且存在油污、腐蚀性介质。TSC电缆具备-50~200℃长期工作温度范围，短时间可耐受-85~300℃，且外套及绝缘层耐油、耐高温、耐腐蚀。TH-AFPU系列则采用高性能FEP绝缘层，同样具备耐油、耐老化特性。选型时需确认电缆的耐温等级是否覆盖实际工作环境，避免因温度超出范围导致绝缘层老化或破损。

信号电缆的安装及使用中路径可能涉及金属摩擦、弯折、拉伸或长期振动。TSC系列的抗拉强度、耐切割性能使其在机坑、风洞等恶劣环境中表现出色；TH-AFPU系列外护套的柔软性（弯曲半径5D）和防鼠咬特性，更适合狭小空间或易受鼠害的场景。例如，在电缆需频繁穿管或跨越设备时，优先选择柔软度高、抗弯折能力强的TH-AFPU系列电缆。

测温系统的精度与信号电缆的电阻均衡性密切相关。两种电缆均强调“电阻均衡性”：TSC系列每两芯电阻差<0.05Ω/100m，TH-AFPU系列每组（3线）差值0.05Ω/100m。若测温系统对精度要求极高（如A级Pt100标准），需优先选择电阻差更小的电缆，并确保整个回路（传感器-端子箱-盘柜）所有电缆均满足该标准。

铜镀银导体是两大系列电缆的共同选择。镀银层不仅提高导电率，更重要的是在高温环境下防止氧化，延长电缆使用寿命。尤其在长期暴露于100℃油温的场景中（如TSC系列可工作8年），抗氧化能力直接决定系统长期运行的可靠性。

根据水电站不同测温场景，可参考以下选型建议：

水电站测温电缆选型绝非“按参数匹配”的简单过程，需结合环境特性、精度需求、安装条件等综合判断。通过对比TSC系列与TH-AFPU系列的核心优势，我们总结出“抗干扰优先选TSC，高精度安装选TH-AFPU”的基本原则。在实际应用中，建议从以下三步入手：

科学选型不仅提升测温系统的精度与稳定性，更能延长设备寿命，为水电站的安全高效运行保驾护航。

（注：本文技术数据参考泰士特《水电站测温系统专用电缆选型手册2.0》，具体选型需结合实际项目参数与厂家产品技术说明。文中产品图片均为泰士特版权所有，请勿转载！）
